astro/mdxマニュアル

最終更新日時: 2025年08月25日 12:57

TODOs

mermaidの状態遷移図のテキスト、フローチャートのテキストが右寄りになる->やめ
左右のコンテンツの分け方がいびつになる。これでいいのか。

最終更新日時: 2025年08月25日 12:57

TwoColumnコンポーネント

記載方法

表示され方

image表示方法

htmlの場合は、~/astro/pubic配下に配置

<center>
<img src="/smoothstep.png" width="100" />
</center>

markdownの場合はドキュメントのあるディレクトリが現ディレクトリになる

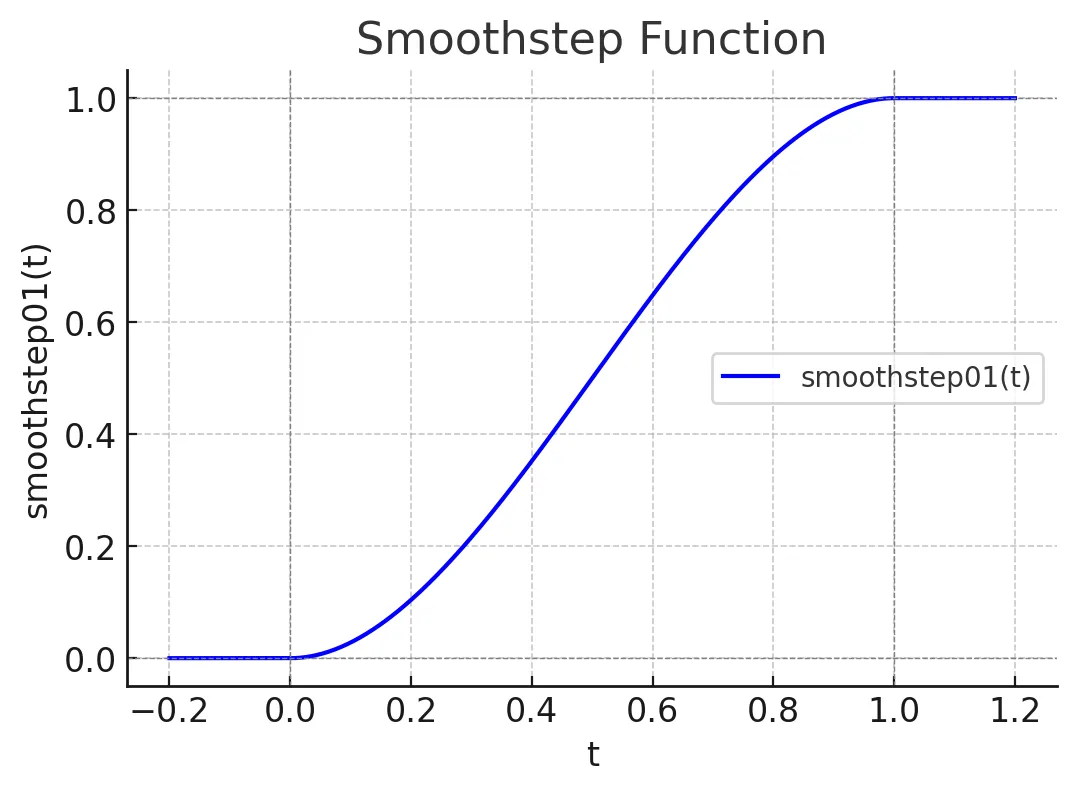

  ![Smoothstep Function](./smoothstep.png)

Smoothstep Function

iframe表示方法

<center>
  <iframe
    src='/html/texture.html'
    style={{ height: '300px', width: '70%' }}
  />
</center>

style付きでhtmlを記述

<div style={{backgroundColor: 'violet', padding: '1rem'}}>
  Try and change the background color to `tomato`.
</div>

Try and change the background color to tomato.

JavaScriptで表示

mdx内部で直にJavaScriptを記述できる
中カッコで括る

{(function () {
  const guess = Math.random()
  if (guess > 0.66) {
    return <span style={{color: 'tomato'}}>Look at us.</span>
  }
  if (guess > 0.33) {
    return <span style={{color: 'violet'}}>Who would have guessed?!</span>
  }
  return <span style={{color: 'goldenrod'}}>Not me.</span>
})()}

{2+232323}

Who would have guessed?!232325

Boxコンポーネント

<Box>
- abc
- def
</Box>

RedBoxコンポーネント

<RedBox>
- abc
- def
</RedBox>

WhiteBoxコンポーネント

<WhiteBox>
- a
- b
- c
</WhiteBox>

TimeStampコンポーネント

<TimeStamp fileUrl={import.meta.url} />

最終更新日時: 2025年08月25日 12:57

CodeTitleコンポーネント

ソースコード表示時にタイトルを下部に表示する

<CodeTitle title="テクスチャのロード" id="load" counter="01">
```text
 some texts
```
</CodeTitle>

 some texts

Code 01: テクスチャのロード

Mermaidコンポーネント

Flowchatと状態遷移図に少なくともテキストセンタリングのバグがある
このコンポーネントを使えば<center></center>で中央ぞろえできる。なんか冗長だけど。
さらに進めれば事前定義したところに<center></center>でカッコておけば問題は解決する。
しかし「エッジのラベル」と呼ばれる分岐のYesやNoみたいなものは事前定義できない。泣。
本来なら、少なくともclassDefで下記コードで実現できるはずだが、中央ぞろえにならないのはmermaidの既存バグ

    classDef default text-align:center
    class A,B,C,D,E,F,G,H,I default

    C{<center>Decision</center>}
    A[<center>Start</center>] --> B[<center>uuauau</center>]
    B --> C
    C -->|<center>Yes</center>| D[End]
    C -->|No| E[Retry]
    classDef default  fill:#888888, stroke:#444444
    classDef styleOne fill:#889933, stroke:#ff8822
    classDef styleTwo fill:#9922ff, stroke:#995522, stroke-width: 4px
    class A styleOne
    class B styleTwo
`} />

graph TD
    C{<center>Decision</center>}
    A[<center>Start</center>] --> B[<center>uuauau</center>]
    B --> C
    C -->|<center>Yes</center>| D[End]
    C -->|No| E[Retry]
    classDef default  fill:#888888, stroke:#444444
    classDef styleOne fill:#889933, stroke:#ff8822
    classDef styleTwo fill:#9922ff, stroke:#995522, stroke-width: 4px
    class A styleOne
    class B styleTwo

事前定義で<center></center>してもいいし
一部分だけを<center>で括ってもいい
エッジだけはエッジごとに<center>しないとだめ
class定義(スタイルの定義）は動いているようだ

シーケンスダイアグラム

センタリングバグはここにはない

sequenceDiagram
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!
    Alice-)John: See you later!
`} />

sequenceDiagram Alice->>John: Hello John, how are you? John—>>Alice: Great! Alice-)John: See you later! `} />

状態遷移図

センタリングのバグあり
事前の状態定義で回避できるようである
個別にセンタリングすると、StillとStilが別物として扱われるので止めた方がいい
クラス指定するとfillは動くtext-alignが動いていないことが分かる（下記の状態のCrash)

---
title: Simple sample
---
 stateDiagram-v2
    state "<center>Moving</center>" as Moving
    state "<center>Still</center>" as Still

    Still --> [*]
    [*] --> Still

    Still --> Moving:<center>中央揃え</center>
    Moving --> Still : 非中央揃え
    Moving --> Crash : <font color="red">非中央揃え</font>
    Crash --> [*]

    classDef cen fill: red, text-align:center
    class Crash cen
`} />

---
title: Simple sample
---
 stateDiagram-v2
    state "<center>Moving</center>" as Moving
    state "<center>Still</center>" as Still

    Still --> [*]
    [*] --> Still

    Still --> Moving:<center>中央揃え</center>
    Moving --> Still : 非中央揃え
    Moving --> Crash : <font color="red">非中央揃え</font>
    Crash --> [*]

    classDef cen fill: red, text-align:center
    class Crash cen


`} />

Mindmap

centeringの問題はなさそう

mindmap
  root((mindmap))
    Origins
      Long history
      ::icon(fa fa-book)
      Popularisation
        British popular psychology author Tony Buzan
    Research
      On effectiveness<br/>and features
      On Automatic creation
        Uses
            Creative techniques
            Strategic planning
            Argument mapping
    Tools
      Pen and paper
      Mermaid
`} />

mindmap root((mindmap)) Origins Long history ::icon(fa fa-book) Popularisation British popular psychology author Tony Buzan Research On effectiveness
and features On Automatic creation Uses Creative techniques Strategic planning Argument mapping Tools Pen and paper Mermaid `} />

mdxのmermaid対応

mdxで直接mermaiが動作するようになった。自作Mermaidタグを使わなくても動く。でもセンタリングされないのでその点が難なので、まだ使わない。

```mermaid
graph TD
    A[<center>Start</center>] --> B{Is it working?}
    B -->|Yes| C[Great!]
    B -->|No| D[Debug]
    D --> B
```

graph TD
    A[<center>Start</center>] --> B{Is it working?}
    B -->|Yes| C[Great!]
    B -->|No| D[Debug]
    D --> B

```js
console.log(1);
```

MDXごとのstyleの変更

styleを作ってimportしても反映されなかった。mdxファイル冒頭に表記するとスタイルが反映される
各MDXファイルで個別に変更しているが、共通化してインポートしたいが今のところできない→バレル形式でできた！

 <style>{`
   .sl-markdown-content   div.ec-line {
       margin-top: 0 !important;
   }
   .sl-markdown-content  {
      font-size:15px;
   }
 `}</style>

コンポーネントの直接挿入

mdxファイル内部でコンポーネントを記述し利用することも可能

export const Red = ({ message, children, className }) => {
  return (
    <div className={className}>
      <span style={{ color: 'red' }}>{message}</span>
      <span>{children}</span>
    </div>
  );
};
import {Blue} from '../../../components/Blue';
<Red message='メッセージ'>umamama</Red>
<Blue message='メッセージ'>nekonekone</Blue>

メッセージumamama

nekonekone

6. mermaidの利用までのinstall/設定方法

コンポーネントを利用する
クライアントサイドにjavascriptをダウンロードして画像が生成される

6-1.パッケージインストール

mermaidを利用するには以下のようなパッケージがastroの元で必須

astro: Astro本体（必要）
@astrojs/mdx: MDXをサポートするためのパッケージ（必要）
@astrojs/react: AstroとReactを統合するためのパッケージ（必要）
@astrojs/starlight: Starlightテーマ（必要）
mermaid: Mermaid自体のライブラリ（必要）
remark-mermaidjs: Markdown内でMermaidを利用するためのパッケージ（必要）

6-2.設定

remarkPluginsにremarkMermaidを追加する

export default defineConfig({
    integrations: [// ここを最初に配置
        react(),
        expressiveCode(),
        mdx(), sitemap(), starlight({
            title: 'ドキュメント',
            social: {
                github: 'https://github.com/withastro/starlight',
            },
            sidebar: [
                {
                    label: 'THREE.js',
                    autogenerate: {directory: 'three'},
                },
                {
                    label: 'メディア操作',
                    autogenerate: {directory: 'algorithm'},
                },
                {
                    label: '技術レポート',
                    autogenerate: {directory: 'tech'},
                },
                {
                    label: '開発関連書類',
                    autogenerate: {directory: 'dev'},
                },
                {
                    label: 'その他',
                    autogenerate: {directory: 'reports'},
                },
                {
                    label: 'etc',
                    autogenerate: {directory: 'etc'},
                },
            ],
        })
    ],
    markdown: {
        remarkPlugins: [remarkMath,remarkMermaid],
        rehypePlugins: [rehypeKatex],
    },

6-3.mermaid用コンポーネント定義

---
import mermaid from 'mermaid';
export interface MermaidProps {
  code: string;
}
const { code } = Astro.props;
---
<div class="mermaid">
  {code}
</div>

<script>
  import mermaid from 'mermaid';
  mermaid.initialize({ startOnLoad: true });
  mermaid.contentLoaded();
</script>

6-4.利用

コンポーネントをインポートしmermaidを記述する

install, server設置

node.js
npm
astro/starlight

> npm create astro@latest .

serveの利用

> npm install -g serve
> npm run build
> serve dist/ -l 8080
